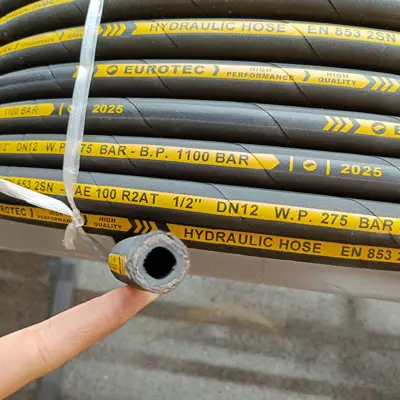

این شیلنگ هیدرولیک دولایه سیم با سایز1/2 اینچ، گزینه ای بسیار ایده آل برای مدارهای با فشار بالاست. مهندسان این محصول را با دولایه سیم فولادی بافته شده تقویت کرده اند. این ساختار مستحکم، تحمل فشار کاری تا 275 بار را ممکن می سازد.
در واقع این نوع شیلنگ هیدرولیک سیمدار از یک لایه داخلی لاستیکی مقاوم در برابر روغن‌های معدنی بهره می‌برد. محصول ما دمای کاری منفی 40 تا مثبت 100 درجه سانتیگراد را به‌راحتی تحمل می‌کند. شما می‌توانید از این شیلنگ در بیل‌های مکانیکی، لودرها و پرس‌های صنعتی استفاده کنید.
شیلنگ هیدرولیک دولایه سیم سایز 1/2 اینچ پرمصرف ترین شیلنگ انتقال قدرت در خطوط هیدرولیک با دبی متوسط است.این سایز به دلیل تعادل فوق العاده میان دبی حجم روغن ( تا 45 لیتر در دقیقه) و مداومت فشار کاری مداوم تا 275 بار (PSI 3988) از اهمیت فوق العاده ای در سیستمهای هیدرولیک صنعتی و ماشین آلات راه سازی سنگین برخوردار است. ساختار این شیلنگ بر اساس استاندارد بین المللی DIN EN 853 2SN و SAE 100R2AT طراحی شده است تا در برابر ضربات پالس دینامیکی پمپ های هیدرولیک پیستونی و دنده ای بیشترین دوام مکانیکی را از خود نشان دهد.
| پارامتر مهندسی | مقدار استاندارد |
|---|---|
| حداقل شعاع خمش مجاز (Min Bend Radius) | 180 میلی متر |
| حداقل فشار ترکیدگی (Burst Pressure) | (15950 PSI- ضریب ایمنی 1:4) |
| حداکثر فشار کاری (Work Pressure) | 275 بار (3988 PSI) |
| قطر خارجی نامی (Outer Diameter) | با تلرانس 0.5 |
| قطرنامی ( Inside Diameter) | 12.7 میلی متر (1/2 اینچ DN12) |
| محدوده دمای آب و سیالات پایه آبی | 0 تا 70+ درجه سانتیگراد |
| محدوده دمای کاری پیوسته | 40- تا 100+ درجه سانتیگراد |
| وزن واحد طول | حدود 0.68 کیلوگرم بر متر |
استحکام دینامیکی شیلنگ 1/2 اینچ 2SN مدیون آرایش مهندسی لایه های آن است که همزمان انعطاف پذیری و مقاومت در برابر انفجارهیدرولیکی را تأمین می کنند:
تیوب داخلی (Iner Tube ) : ساخته شده از لاستیک مصنوعی NBR (نیتریل بوتادیل رابر) یکپارچه و اکسترود شده در برابر انحلال شیمیایی در روغن های هیدرولیک پایه نفتی، امولسیونهای آب ، گلایکون و روانکاوهای صنعتی کاملاً غیر نفوذ و مقاوم است.

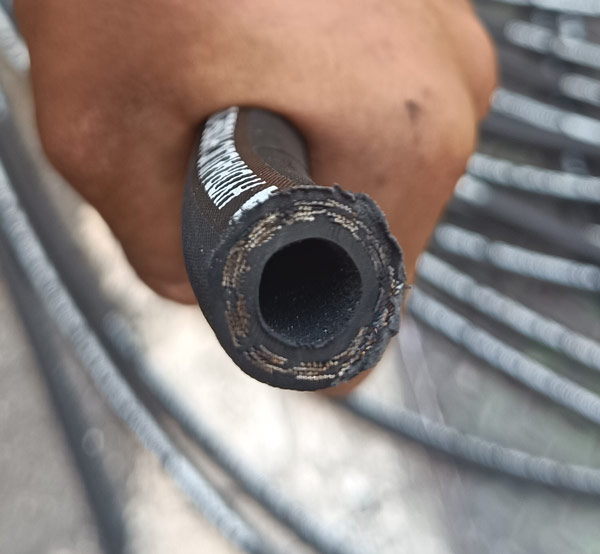

لایه تقویت کننده (Rainforcement) : دولایه بافت فولادی با کشش فوق العاده بالا که با زوایای محاسبه شده به صورت متقاطع روی هم قرار گرفته اند. این لایه ها شوکهای دینامیکی پمپ را بدون افزایش طول شیلنگ خنثی می کنند.
روکش خارجی (Outer Cover) : لاستیک مصنوعی مقاوم در برابر اوزون، اشعه UV، سایش سطحی، لکه روغن های محیطی و شرایط آب و هوایی سخت.
برای یک پرس امن، ماندگار و بدون نشت در فشار کاری 275 بار، انتخاب پوسته و سرشیلنگی دقیق حیاتی است. شیلنگ های 1/2 اینچ 2SN در دسته شیلنگهای «بدون نیاز به تراش روکش» قرار دارند. در واقع پوسته پرس مستقیماً روی روکش لاستیکی خارجی جا می افتد و دندانه های داخلی پوسته از لایه لاستیکی عبور کرده و در بافت سیم فولادی قفل می شوند.
این سایز شیلنگ در تجهیزات زیر نقش خط تغذیه اصلی فشار بالا و متوسط را ایفا می کند:
خطوط رفت جک های هیدرولیک در بیل مکانیکی های mini تا 10 تن، لودر و لیفتراک های 3 تا 5 تن.
پمپ های هیدرولیک دنده ای و پیستونی یونیت های صنعتی تا فشار 250 بار.
دستگاه های تزریق پلاستیک، پرس های کشش و خمکاری لوله و درب پنجره آلومینیومی.
خطوط هیدرولیک ادوات کشاورزی نظیر کمباین و تراکتورهای سنگین.
| نوع سیّال هیدرولیک/ شیمیایی | وضعیت سازگاری | ملاحظات فنّی و دمایی |
|---|---|---|
| روغن هیدرولیک معدنی (HLP/HM) | عالی ( کاملاً سازگار) | تا دمای 100+ درجه سانتیگراد |
| امولسیون آب و روغن (HFA/HFB) | سازگار | حداکثر دمای کاری 60+ سانی گراد |
| سیالات استر سنتزی (HEES) | محدود | نیاز به بررسی غلظت و دمای پایین تر از 70 درجه |
| روغن های پایه فسفات استر (HFD-R) | کاملاً ناسازگار | باعث تورم و پوک شدن لاستیک NBR می شود. |
| شرایط سیستم کاری | تحلیل فنی تطابق شیلنگ 1/2 اینچ 2SN | اقدام الزامی کارگاه |
|---|---|---|
| فشارکاری 220 بار با ضربات قوچ | 2SN با تحمل 275 بار و ضریب ایمنی 1:4 کاملاً مناسب است | نصب استاندارد پوسته NO-Skive سایز 1/2 |
| دمای روغن 130 درجه سانتی گراد. | لاستیک NBR خشک شده و ترک می خورد. | سفارش شیلنگ 1/2 پایه Viton یا Hotwater |
| خمش با شعاع 140 میلی متر | کمتر از شعاع مجاز (180mm) است ;و خطر دو پهن شدن | استفاده از زانو 90 درجه هیدرولیک برای اصلاح مسیر. |
بازرسی های دوره ای مانع از بروز خسارات جانی و مالی سنگین در کارگاه می شود. در صورت مشاهده هریک از مواردی مانند بادکردگی موضعی روی پوسته خارجی، زنگ زدگی بافت سیم فولادی، نشتی از گلویی پرس سرشیلنگی یا سخت شدن غیرعادی لاستیک، شیلنگ باید سریعاً از مدار خارج و تعویض گردد.
شیلنگ دولایه سیم 1/2 اینچ به صورت کلاف های 50 و 100 متری یا برشخورده به متراژ دلخواه همراه با پرس سرشیلنگی های JIC, BSP, NPT و Metric قابل تأمین است.
جهت دریافت پیش فاکتور، فشارکاری سیستم و نوع رزوه دوسر را برای واحد فروش ارسال فرمائید.
پرسش خریدار: آیا می توان شیلنگ 1/2 2SN را جایگزین 1SN 1/2 اینچ کرد؟
بله زیرا شیلنگ 2SN تحمل فشار بالاتری (275 بار در برابر 160 بار ) دارد و دوام بیشتری در برابر ضربات پمپ ارائه می دهد.
پرسش خریدار: علّت روغنی شدن سطح بیرونی شیلنگ بدون وجود سوراخ واضح چیست؟
این پدیده «تراوش موئین» نام دارد که به دلیل آسیب دیدن تیوب NBR داخلی تحت حرارت بالا یا گذر از فشار کاری مجاز رخ میدهد. سیّال از بافت سیم عبور کرده و از منافذ روکش خارج می شود و نشانه انقضای عمر شیلنگ است.
