چرا انتخاب درست شیلنگ هیدرولیک یک تصمیم حیاتی است؟

تصوّر کنید یک خط تولید بزرگ صنعتی ناگهان به دلیل پارگی یک شیلنگ هیدرولیک کوچک و متوقف شود. یا یک بیل مکانیکی سنگین در یک پروژه عمرانی به دلیل نشت روغن از شیلنگ از کار بیفتد و خسارت های میلیونی به بار آورد. این صحنه ها واقعیتی تلخ در بسیاری از صنایع هستند. ریشه اصلی آنها اغلب به انتخاب اشتباه یا نصب غیراصولی شیلنگ هیدرولیک بازمی گردد.

شیلنگ هیدرولیک اگرچه در ظاهر یک قطعه کوچک و ساده به نظر می رسد اما در واقع از ارکان مهم سیستم هیدرولیکی است. انتخاب یک شیلنگ نامرغوب یا نامتناسب عواقب جبران ناپذیری دارد. توقفات مکرر خط تولید و کاهش راندمان سیستم از جمله این عواقب است. در تجربۀ کاری ما یک کارخانه سیمان به دلیل انتخاب اشتباه  بیش از چهارصد میلیون تومان خسارت دید.

آشنایی با انواع شیلنگ هیدرولیک، ویژگی های فنی، کاربردهای متنوع و مزایای هر کدام یک ضرورت انکارناپذیر برای هر مهندس است. این راهنمای جامع و بی همتا با تکیه بر دانش فنّی روز و استانداردهای جهانی، شما را گام به گام با تمام جوانب این محصول استراتژیک آشنا می کند. هدف ما کمک به خریدی آگاهانه و حرفه ای است. شما با این دانش از بروز خسارتهای سنگین جلوگیری می کنید.

شیلنگ هیدرولیک چیست و چه جایگاهی در صنعت دارد؟

 شیلنگ هیدرولیک، یکی از پرکاربردترین انواع شیلنگ در صثنعت است. این محصول در سیستمهای انتقال نیروی سیال از اجزاء حیاتی به شمار می رود. وظیفه اصلی آن انتقال مطمئن و ایمن مایعات هیدرولیک با فشار بالا بین اجزای مختلف یک مدار، مانند پمپها، جکها و شیرها است. هرگونه خرابی یا نشتی در این قطعه کل سیستم را از کار می‌اندازد. ماشین‌آلات سنگین یا خطوط تولید ممکن است آسیب جدی ببینند.

چرا آشنایی با شیلنگ هیدرولیک برای هر صنعتگری ضروری است؟

امروزه صنایع مختلف از نفت و گاز تا کشاورزی پیشرفت کرده‌اند. نیاز به شیلنگ‌ هایی با کیفیت‌ تر و مقاومت بالاتر بیشتر شده است. این موضوع دغدغه اصلی مهندسان و تکنسین هاست.

انتخاب شیلنگ نامناسب راندمان سیستم را کاهش می‌دهد. همچنین هزینه‌های تعمیر و نگهداری را به شدت افزایش می‌دهد.

تاریخچه ی مختصری از تحول شیلنگ های هیدرولیک

صنعت استفاده از لوله‌های انعطافپذیر برای انتقال مایعات تاریخچه‌ای طولانی دارد. اما اختراع لاستیک ولکانیزه در قرن نوزدهم انقلابی واقعی در این حوزه ایجاد کرد. اولین شیلنگ‌ های هیدرولیک مدرن همزمان با گسترش صنایع خودروسازی و هوایی در اوایل قرن بیستم ظهور کردند. مهندسان آن محصولات قدیمی را عمدتاً از نخ و لاستیک صنعتی می‌ساختند. آنها تنها توانایی تحمل فشارهای بسیار پایینی را داشتند.

به مرور زمان تقاضا برای فشارهای کاری بالاتر و محیط‌های عملیاتی دشوارتر افزایش یافت. در نتیجه مواد اولیه و تکنولوژی ساخت این محصولات دستخوش تحولات چشمگیری شدند. مهندسان از الیاف مصنوعی مقاوم و سیم‌های فولادی با استحکام بالا استفاده کردند. پلیمرهای پیشرفته‌ای مانند ترموپلاستیک‌ها و تفلون نیز به چرخه تولید وارد شدند. این تغییرات نسل جدیدی از شیلنگهای هیدرولیک را به وجود آورد. این محصولات جدید قادر به تحمل فشارهای بیش از 400 بار و دماهای بسیار بالا یا پایین هستند. این تحولات نقش شیلنگ را از یک قطعۀ مصرفی ساده به یک عضو حیاتی و راهبردی در صنعت مدرن ارتقا داد.

برای انتخاب یک شیلنگ مناسب، درک ساختار داخلی آن از اهمیت بالایی برخوردار است. هر شیلنگ صنعتی استاندارد سه لایه مجزا دارد. هر لایه وظیفه خاصی را بر عهده دارد.

1- لایه داخلی (لوله سیال)

این لایه درونی‌ترین بخش شیلنگ است و مستقیماً با سیال هیدرولیک تماس دارد. مهم‌ترین ویژگی آن، سازگاری شیمیایی کامل با نوع سیال است. روغن یا آب نباید ماده سازنده را تخریب کند. سیستم اجازه تورم یا ترک‌ خوردگی در این لایه را نمی‌دهد. تولیدکنندگان سطح داخلی را بسیار صاف و یکدست نگه می‌دارند. این صافی اصطکاک و افت فشار را به حداقل می‌ رساند.

مواد رایج مورد استفاده در این لایه عبارتند از:

– لاستیک مصنوعی ( NBR یا نیتریل ): رایج ترین گزینه برای سیستم های روغنی که مقاومت خوبی در برابر روغن های هیدرولیک و معدنی دارند.

– ترموپلاستیک ها : مقاومت شیمیایی و حرارتی بالاتری دارند. صنعت آن‌ها را برای کاربردهای خاص به کار می‌برد.

– تفلون ( PTFE) :  انتخاب اول برای انتقال سیالات بسیار خورنده است. این ماده دمای تا 260 درجه را تحمل می کند.

2- لایه ی میانی ( لایه ی تقویت کننده)

این لایه مسئولیت اصلی تحمل فشار داخلی و جلوگیری از انفجار یا پارگی شیلنگ را به عهده دارد. لایه ی تقویت کننده همان عامل اصلی است که شیلنگهای هیدرولیک را به دو دسته ی  « نخدار» و « سیمدار » تقسیم می کند. البته هر کدام از این دو دسته کاربردهای مشخصی دارند.

دستۀ نخدار شیلنگهای هیدرولیک ( Textile Braid) :

تولیدکنندگان لایه میانی شیلنگ‌ های نخدار را از الیاف مصنوعی محکم می‌سازند. پلی‌استر یا نایلون از جمله این الیاف هستند. این شیلنگها انعطاف پذیری بسیار خوبی دارند. آنها برای  فشارهای کاری پایین تا متوسط ( معمولاً تا 150 بار) ایده آل هستند. وزن سبک و قیمت مقرون به صرفه تر، از مزایای آنهاست.  شما می توانید برای مشاهده انواع و مدلهای مختلف، به دسته بندی شیلنگ هیدرولیک نخدار سربزنید.

شیلنگ های هیدرولیک سیم دار (Wire Braid/Spiral) :

در این نوع، از سیمهای فولادی بسیار مستحکم برای تقویت دور لایه ی داخلی ( Spiral) یا مارپیچ ( Braid ) لایه ی میانی استفاده می شود. این سیم ها می توانند به صورت بافته پیچیده شوند. شیلنگ های سیمدار، برای تحمل فشارهای بسیار بالا ( 150بار تا بیش از 400 بار) طراحی شده اند و در ماشین آلات سنگین، صنایع نفت و گاز و تجهیزات راه سازی کاربرد گسترده ای دارند. برای مشاهده محصولات متنوع با تعداد لایه های سیم مختلف، به دسته بندی شیلنگ هیدرولیک سیمدار سر بزنید.

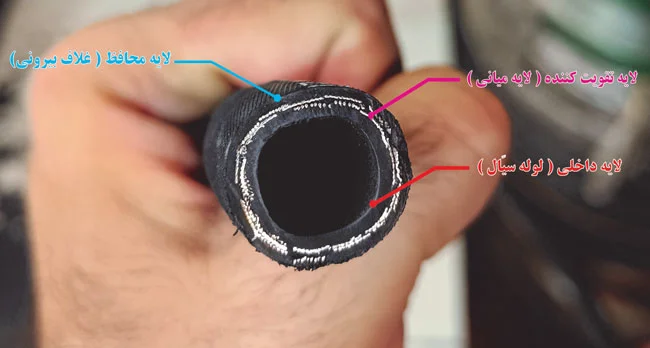

ساختار داخلی شیلنگ هیدرولیک: لایه داخلی (لوله سیال)، لایه تقویت‌کننده (سیم/نخ) و لایه محافظ (غلاف بیرونی)

غلاف بیرونی ( پوشش محافظ )

غلاف بیرونی یا خارجی‌ ترین لایه شیلنگ، نقش یک زره محافظ را ایفا می‌کند. وظیفه اصلی آن محافظت از لایه‌ های داخلی در برابر عوامل محیطی است. عواملی مانند سایش ناشی از اصطکاک به بدنۀ شیلنگ آسیب می‌رسانند. برخورد با اجسام تیز نیز خطرناک است. بارش باران و برف و تماس با روغن‌های بیرونی نیز مؤثرند. این عوامل عمر مفید شیلنگ را کاهش می‌دهند و فرسودگی ایجاد می‌کنند.

تولیدکنندگان پوشش بیرونی را معمولاً از لاستیک مصنوعی مقاوم می‌سازند. این لاستیک در برابر سایش و شرایط جوی مقاومت دارد. برخی کاربردهای خاص از پوشش‌ های فلزی استفاده می‌کنند. مهندسان پلیمرهای فوق مقاوم را نیز برای شرایط سخت به کار می‌برند. مقاومت این لایه در برابر آتش‌ سوزی در برخی صنایع اهمیت ویژه‌ ای دارد. در صنایعی مانند نفت و گاز، مقاومت این لایه در برابر آتش‌ سوزی اهمیت ویژه‌ ای دارد.

یکی از مهمترین تصمیماتی که مهندسان و خریداران با آن مواجه هستند، انتخاب بین این دو نوع شیلنگ هیدرولیک است. این انتخاب تأثیر مستقیمی بر عملکرد، ایمنی و هزینه های نگهداری سیستم خواهد داشت. در این بخش هر دونوع را به طور کامل مقایسه می کنیم.

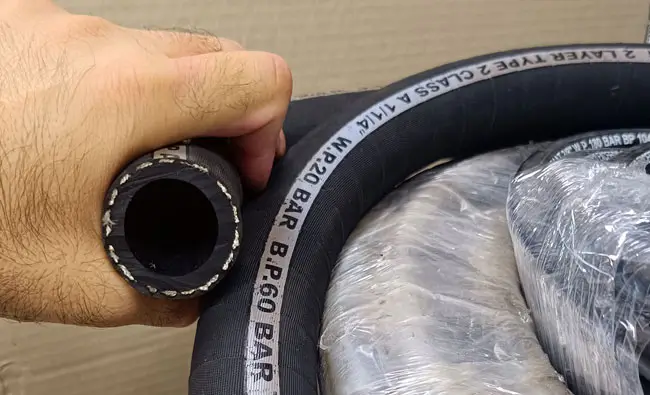

شیلنگ هیدرولیک نخدار

تولید کنندگان این نوع شیلنگ را با نام شیلنگ پارچه ای یا نساجی نیز می شناسند. طراحان آن را برای فشار کاری پایین تا متوسط ساخته اند.

مزایای کلیدی شیلنگ نخدار

-انعطاف پذیری استثنایی که نصب را در مسیرهای پیچیده آسان می کند.

-مقاومت عالی در برابر خستگی ناشی از خمشهای مکرر.

-هزینه های تمام شده ی کمتر برای پروژه هایی با بودجه محدود.

-وزن کم که در کاربردهای سیار مزیت محسوب می شود.

شلنگ بافته‌شده با پارچه، در واقع یک نوع خط انتقال هیدرولیک با راندمان بالا محسوب می‌شه که به‌طور ویژه برای کاربردهای با فشار کاری متوسط و پایین طراحی شده است.

معایب شیلنگ نخدار

-عدم توانایی در تحمل فشارهای بسیار بالا(بیش از 200 بار).

-استحکام کمتر در برابر ضربات ناگهانی و فشارهای گذرا.

-عمر مفید کوتاهتر در محیطهای بسیار سخت و سایشی.

شیلنگ هیدرولیک سیمدار (Wire Rainforced Hydraulic Hose)

این دسته خانوادۀ قدرتمند شیلنگهای هیدرولیک را تشکیل می دهد. طراحان آنها را برای انتقال سیال در فشارهای بالا ساخته اند. شیلنگهای سیم دار به دو زیر مجموعۀ اصلی تقسیم می شوند.

1- شیلنگ سیم بافته ( Wire Braid Hose).  این گروه از انعطاف پذیری خوبی برخوردارند. آنها برای فشارهای متوسط تا نسبتاً بالا ( معمولاً از 150 تا حدود 250 بار) مناسب می باشند. تجهیزات کشاورزی، جرثقیلها و سیستمهای هیدرولیک متحرک از این نوع استفاده فراوانی می کنند.

2- شیلنگ سیم مارپیچ (Wire Spiral Hose) . نوع سیم مارپیچ دارای استحکام فوق العاده دربرابر فشارهای بالا دارد. آنها تا 400 بار و بیشتر را تحمل می کنند.  اما انعطاف پذیری کمتری دارند. پرس های بزرگ صنعتی و صنایع نفت و گاز از آنها استفاده می کنند.

بریم باهم مشخصّات فنّی شیلنگ های سیمدار را در یک نگاه ببینیم.

.

استاندار SAE معتبرترین و رایج ترین مرجع برای طبقه بندی شیلنگهای هیدرولیک در جهان است . هر کد از این استاندارد معرّف یک نوع شیلنگ با ویژگیهای فنی خاص از جمله جنس لایه ها، تعداد لایه های تقویت کننده، محدودۀ فشار کاری و دمای مجاز است. در این بخش به بررسی کامل و دقیق مهمترین کدهای SAE می پردازیم.

1- شیلنگ های سیم بافت (Wire Braid) – کدهای R1 و R2

این خانواده پرمصرف ترین نوع شیلنگهای هیدرولیک در صنایع مختلف هستند که با یک یا دولایه سیم فولادی بافته شده، مقاومت خوبی در برابر فشارهای متوسط تا بالا ارائه  می دهند.

SAE 100R1  ( یک لایه سیم بافت )

ساختار : یک لایه سیم فولادی با استحکام بالا دور لایۀ داخلی بافته می شود.

فشارکاری : متوسط ( معمولا تا 225 بار بسته به قطر شیلنگ ).

دمای کاری : از 40- تا 100+ درجه ی سانتی گراد ( برای روغن های معدنی)

کاربردها : سیستم های هیدرولیک متحرک، ماشین آلات کشاورزی، جکهای صنعتی و خطور برگشت فشاربالا.

ویژگی ها : قیمت اقتصادی و مقرون به صرفه، انعطاف پذیری خوب، مقاومت مناسب در برابر خستگی ناشی از خمش.

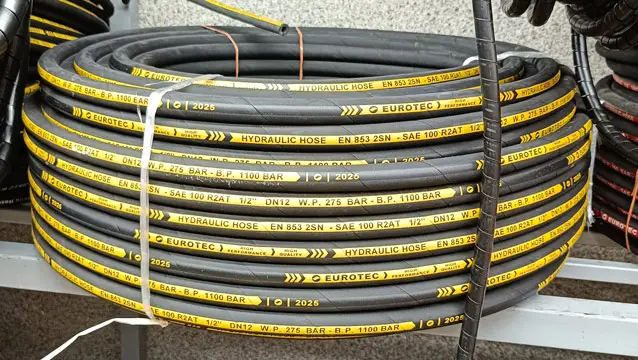

 SAE 100R2  ( دو لایه سیم بافت )

ساختار: دو لایه سیم فولادی با استحکام بالا که روی همدیگر بافته شده اند.

فشارکاری: از نظر فشار کاری تحمل فشار بالا تا بسیار بالا ( معمولاً تا 400 بار بسته به قطر شیلنگ ).

دمای کاری: از 40- تا 100+ درجه سانتی گراد

ویژگی ها : مقاومت فوق العاده در برابر فشارهای بالا و ضربه های ناگهانی، دوام بالا، اما انعطاف پذیری کمتر نسبت به R1.

کاربردها: ماشین آلات سنگین راه سازی، تجهیزات معدن، پرس های صنعتی، سیستم های ترمز سنگین.

نکته اینکه شیلنگهای R2 معمولا با کد R2AT (پوشش بیرونی مقاوم به سایش و اوزون) و  R2A (پوشش استاندارد) در بازار عرضه می شوند.

2- شیلنگهای سیم پیچ (Wire Spiral) – کدهای R12 و R13

باید بگوییم این شیلنگها قدرتمندترین و مقاوم ترین نوع شیلنگهای هیدرولیک هستند که برای تحمل فشارهای فوق بالا و شرایط سخت طراحی شده اند. تفاوت اصلی آنها با نوع سیم بافت، در نحوۀ قرارگیری لایه های سیم است که به صورت مارپیچ روی هم پیچیده می شوند.

– SAE 100R12 ( چهار لایه سیم مارپیچ )

ساختار: چهار لایه سیم مارپیچ ( که معمولاً با زاویه های متناوب می باشند).

تحمل فشار درکار: قابلیت تحمل فشار بالا ( معمولا تا 350 بار بسته به قطر شیلنگ).

دمای کاری : در دماهای از 40- تا 100+ درجۀ سانتی گراد.

ویژگی ها : مقاومت استثنائی در برابر فشارهای بالا و ضربات ناگهانی، عمر طولانی، اما انعطاف پذیری محدود و شعاع خمش مجاز بیشتر.

کاربردها : صنایع نفت و گاز( به ویژه دریاچه ای)، تجهیزات حفاری، جرثقیل های غول پیکر، سیستم های هیدرولیک با فشار بسیار بالا.

– SAE 100R13 ( چند لایه سیم مارپیچ – معمولاً شش لایه )

ساختار: شش لایه سیم فولادی با استحکام بالا به صورت مارپیچ با زاویه های متناوب.

فشارکاری : قابلیت تحمل فشار کاری فوق بالا ( معمولاً تا 400 بار و بیشتر) را داراست.

دمای کاری : امکان کارکرد در دماهای از 40- تا 100+ درجۀ سانتی گراد.

کاربردها : کاربردهای فوق سنگین مانند پرس های بزرگ صنعتی، سیستم های هیدرولیک نیروگاه ها و تجهیزات نظامی.

ویژگی ها : حد اکثر مقاومت ممکن در برابر فشار، کمترین انعطاف پذیری، نیازمند نصب دقیق و رعایت کامل شعاع خمش.

3- شیلنگهای نخدار (Textile Braid) – کدهای R4 ,R3 و R5

گروه شیلنگهای اقتصادی و انعطاف پذیری هستند که برای فشارهای پایین تا متوسط طراحی شده اند و عمدتاً در کاربردهایی که نیاز به تحمل فشار بالانیست استفاده میشوند.

– SAE 100R3 ( دولا نخ بافت )

ساختار: دو لایه نخ مصنوعی با استحکام بالا(پلی استر یا نایلون ) به صورت بافت.

فشارکاری : پایین تا متوسط ( معمولاً تا 100 بار ).

دمای کاری : از 40- تا 100+ درجه سانتی گراد.

ویژگی ها: انعطاف پذیری خیلی خوب، وزن سبک، قیمت بسیار مناسب، اما مقاومت محدود در برابر فشار و سایش.

کاربردها : سیستمهای فرمان هیدرولیکی، جک های سبک، خطهای برگشت روغن، ماشینهای کشاورزی.

– SAE 100R4 ( نخ بافت شده با اسپیرال فلزی برای مکش)

ساختار : لایۀ داخلی از لاستیک مقاوم به مکش، لایۀ تقویت کننده از نخ با یک اسپیرال سیم فولادی برای جلوگیری از جمع شدگی ناشی از مکش.

فشارکاری : منفی (مکش) تا مثبت پایین.

دمای کاری : از 42- تا 100 + درجۀ سانتی گراد.

کاربردها : خطوط مکش پمپ ها، خطوط برگشت روغن به مخزن، تخلیۀ روغن.

ویژگی ها : مقاوم در برابر خلأ (مکش) ، انعطاف پذیری خوب، قیمت مناسب.

– SAE 100R5 ( نخ بافت شده با روکش بیرونی مقاوم)

ساختار: لایۀ تقویت کننده از نخ مصنوعی و پوشش بیرونی از جنس لاستیک مقاوم به سایش، حرارت و مواد شیمیایی.

فشارکاری : قابلیت تحمل فشارهای کاری در سطح متوسی (معمولاً تا 150 بار) را داراست.

دمای کاری: از 45- درجه سانتی گراد تا 100+ سانتی گراد.

کاربردها : سیستم های ترمز هوا، سیستم های روغن کاری، کاربردهای خودرو سازی و صنعتی با نیاز به روکش مقاوم.

ویژگی ها : مقاومت خوب در برابر سایش و عوامل محیطی، انعطاف پذیری بالا، طول عمر بیشتر نسبت به R3.

4- شیلنگهای تفلونی ( PTFE ) – کد R14 .

این شیلنگ‌ها در خانواده محصولات هیدرولیک یک استثنا واقعی هستند. تفلون (PTFE) لایه داخلی این شیلنگ‌ها را می‌سازد و مقاومت شیمیایی و حرارتی بالایی دارد. وقتی صحبت از شیلنگ‌های تفلونی یا همان SAE100R14 می‌شود، با محصولی روبرو هستیم که ساختاری بسیار خاص و مهندسی‌شده دارد. مهندسان لایه داخلی این شیلنگ را از تفلون خالص (PTFE) می‌سازند و آن را با سیم‌های فولادی (بافت یا مارپیچ) برای تحمل فشارهای متوسط تا بالا تقویت می‌کنند. این طراحی به شیلنگ اجازه می‌دهد در محدوده دمایی بسیار گسترده‌ای از منفی 73 تا مثبت 360 درجه سانتی‌گراد بدون هیچ مشکلی کار کند.

به همین دلیل، این شیلنگ‌ها گزینه اول برای انتقال سیّالات بسیار خورنده مانند اسیدها و حلالهای قوی هستند. آن‌ ها سیالاتی با دمای بسیار بالا یا پایین را نیز به‌راحتی جا به جا می‌کنند. صنایع حساسی مثل هوافضا، داروسازی و صنایع غذایی (البته با تأییدیه‌های لازم مثل FDA) از این شیلنگ‌ ها استفادۀ گسترده‌ای می‌کنند. البته این مقاومت شیمیایی و حرارتی عالی و ضریب اصطکاک بسیار پایین، قیمت بالاتری دارد و انعطاف‌ پذیری محدودتری نسبت به شیلنگهای لاستیکی معمولی از خود نشان می‌دهد.

استانداردهای جهانی کلید تشخیص اصالت و کیفیت محصول هستند. آشنایی با این کدها به انتخاب دقیق کمک زیادی می کند.

استاندارد SAE ( انجمن مهندسین خودرو آمریکا)

پرکاربردترین مرجع در این زمینه استاندارد SAE است که توسط انجمن مهندسین خودرو آمریکا تدوین شده است. روی بدنۀ شیلنگها ممکن است کدهایی مانند  SAE 100R1 را ببینید که نشان دهندۀ شیلنگ سیم بافتۀ تک لایه با فشار کاری متوسط است. کد SAE 100R2 دارای دولایۀ سیم بافت بوده و فشارهای بالا را تحمل می کند. در کنار اینها شیلنگهای نخ بافته ای مانند SAE 100R3 با فشار پایین نیز وجود دارد.

برای کاربردهای سنگین تر، شیلنگهای سیم مارپیچ چندلایه  مانند SAE 100R12 و همچنین SAE100R13 طراحی شده اند. شیلنگهای اخیر می توانند فشارهای بسیار بالا و حتی فوق بالا تا 400 بار را مدیریت کنند. شیلنگ تفلونی R14 نیز برای شرایط خاص در این دسته قرار می گیرند.

استاندارد EN/DIN اروپا

علاوه بر استاندارد آمریکایی، استانداردهای اروپایی مانند DIN و EN نیز بسیار معتبر هستند و همپوشانی زیادی با استانداردهای SAE دارند. برای مثال، DIN EN  853  معادل شیلنگهای سیم بافتۀ R1 و R2 است. کد DIN EN 856 برای شیلنگهای سیم مارپیچ R12 و R13 به کار می رود.

استاندارد ISO ( سازمان بین المللی استانداردسازی)

سازمان بین المللی استاندارد سازی ( ISO) نیز با کدهایی مانند  ISO 1436 و ISO 3862 چهارچوبی جهانی و یکپارچه را فراهم کرده است. نکتۀ بسیار حایز اهمیت این است که هنگام خرید، همیشه باید به دنبال حک بودن این کدهای استاندارد روی بدنه شیلنگ باشید. عدم حک بودن این کدها زنگ خطری برای کیفیت پایین و ریسک پذیر بودن محصول است.

پاراگراف اخیر به بررسی 4 عامل بسیار مهم و حیاتی در خصوص چگونگی انتخاب بهترین شیلنگ پرداخته است .

1- فشار کاری (Working Pressure)

انتخاب یک شیلنگ هیدرولیک، فراتر از یک نگاه ساده به فشار کاری است و نیازمند یک ارزیابی سیستمی و دقیق می باشد. اولین و حیاتی ترین پارامتر، فشار کاری سیستم است. شما باید دقیقاً بدانید که سیستمتان با چه فشاری کار می کند و شیلنگی انتخاب کنید که حداکثر فشار مجازش 30 درصد بالاتر باشد. استفاده از شیلنگ ضعیفتر از حد نیاز هرگز توجیه پذیر نیست.

 2- نوع سیال و سازگاری شیمیایی

در قدم بعدی، سازگاری شیمیایی لایۀ داخلی با سیال در گردش اهمیت پیدا می کند. برای روغنهای معدنی و هیدرولیک معمولی، لاستیک نیتریل (NBR) بهترین عملکرد را دارد. اما اگر سیال پایۀ آب یا امولوسیون باشد، شما باید به سراغ جنس EPDM بروید. تفلون برای سیالات خورنده یا دماهای بالا، بی رقیب است . برای صنایع غذایی داشتن تأییدیۀ FDA الزامی است.

3- محدودۀ دمایی

محدودۀ دمایی نیز عاملی تعیین کننده است. هر شیلنگی برای یک بازۀ دمایی خاص و فعالیت در دمایی خارج از این محدوده باعث پیری زودرس، تخریب لاستیک و کاهش شدید عمر مفید آن می شود. برای مثال شیلنگهای نیتریلی استاندارد معمولاً بین منفی 40 تا مثبت 100 درجه سانتی گراد عملکرد بهینه دارند.

4- شرایط محیطی و عوامل خارجی

علاوه بر مواردی که قبلاً ذکر کردیم، شرایط محیطی نصب نیز نباید نادیده گرفته شود. اگر شیلنگ در معرض سایش و اصطکاک است، باید روکش مقاوم به سایش داشته باشد یا از محافظهای فنری استفاده شود. درمحیطهای باز مقاومت در برابر اشعه فرابنفش (UV) و اوزن ضروری است. در صنایع حساس، استفاده از روکش های ضد حریق می تواند از فجایع احتمالی جلوگیری کند.

شیلنگهای هیدرولیک به دلیل تنوع بالا در ساختار، مواد اولیه و استانداردها، در طیف گسترده ای از صنایع کاربردهای زیادی دارند. انتخاب نوع مناسبی از شیلنگ برای هر صنعت، نیازمند دانش دقیق از شرایط عملیاتی، نوع سیال، فشار و دمای کاری میباشد. در این بخش مهمترین صنایع مصرف کننده و کاربردهای تخصصی آنها را بررسی می کنیم.

1- صنایع سنگین و راه سازی

این صنعت، بزرگترین مصرف کننندۀ شیلنگهای هیدرولیک سیمدار با فشار بالا است. ماشین آلات سنگین در محیطهای بسیار سخت و پرگرد و غبار فعالیت می کنند و به شیلنگهایی با مقاومت سایشی و ضربه ای بالا نیاز دارند.

– ماشین آلات

بیلهای مکانیکی، لودرها، بولدوزرها، گریدرها، کمپرسی های معدن و جرثقیلهای متحرک.

شیلنگ مناسب برای این گروه عمدتاً SAE 100R2 ( دولاسیم بافت) و   SAE 100R12 (چهارلایه سیم مارپیچ) با روکش مقاوم به سایش می باشد.

سیستمهای هدف در این گروه، سیستمهای حرکت، بالابری، فرمان، ترمز و مدارهای جانبی می باشند.

2- صنعت نفت، گاز و پتروشیمی (حساسیت بالا، ایمنی بینهایت)

به دلیل وجود سیالات بسیار خورنده، دماهای بالا و خطرات احتمالی این صنعت به شیلنگهایی با بالاترین استانداردهای ایمنی و مقاومت شیمیایی نیاز دارد.

– تجهیزات

سکوهای حفاری دریایی و خشکی، خطوط لولۀ انتقال، پالایشگاهها و تجهیزات بازرسی.

شیلنگهای مناسب : شیلنگهای سیم مارپیچ R12 و R13 با روکش ضدحریق (Fire Resistant)،  می باشند. البته در موارد خاص برای سیالات بسیار خوردنده از شیلنگ تفلونی R14 استفاده می شود.

ویژگی های کلیدی : تحمل فشارهای فوق بالا، مقاومت شیمیایی، عدم اشتعال و دارای تأییدیه های ایمنی بین المللی.

3- صنعت خودروسازی ( از خودروهای سواری تا غولهای جاده)

خودروسازی یکی از قدیمیترین مصرف کنندگان شیلنگ هیدرولیک است. این شیلنگها در دوبخش شیلنگهای سبک و سنگین با نیازهای کاملاً متفاوت کاربرد دارند.

خودروهای سبک:سیستم فرمان هیدرولیک، ترمز، کلاچ و تعلیق هوایی ( معمولاً شیلنگهای R1و R3 با فشار پایین)

خودروهای سنگین ( کامیونها و اتوبوس): سیستم ترمز، فرمان سنگین، جکهای بالابر و سیستم تیپر( شیلنگهای R2 برای فشار بالا و R5 برای ترمز هوا)

ویژگیهای کلیدی: انعطاف پذیری بالا برای عبور از فضاهای تنگ موتور، مقاومت در برابر حرارت و روغنهای خودرویی.

4- صنعت کشاورزی.

ماشین آلات کشاورزی مدرن به شدت به سیستم هیدرولیک وابسته اند. از آنجایی که این گروه از ماشین آلات در محیطهای باز کار می کنند شیلنگها باید در برابر شرایط جوی مقاومت لازم را داشته باشند.

ماشین آلات: تراکتورها، کمباین ها، سمپاش ها و تریلرهای کشاورزی.

شیلنگ مناسب :  ترکیبی از شیلنگهای نخدار R3 ( برای جکهای سبک و فرمان ) و شیلنگهای سیمدار R1 و R2 (برای سیستمهای اصلی حرکت و بالابری).

ویژگی های کلیدی : انعطاف پذیری عالی، مقاومت در برابر اشعۀ UV و اوزون و قیمت اقتصادی برای پروژه های بزرگ.

5- سایر صنایع و کاربردهای ویژه

علاوه بر صنایع مادر، شیلنگهای هیدرولیک در بسیاری از صنایع تخصص دیگر نیز نقش حیاتی ایفا می کنند:

– صنایع دریایی : شیلنگهای مقاوم در برابر آب شور و خوردگی ( R1 و R12 با روکش ویژه) برای کشتی ها و سکوهای دریایی.

– رباتیک و اتوماسیون : استفاده از شیلنگهای بسیار انعطاف پذیر و ظریف مانند ( R3 و R14 ) در بازوهای رباتیک.

– صنایع معدنی : شیلنگهای سیم مارپیچ R12 و R13 با مقاومت سایش فوق العاده برای تجهیزات حفاری و استخراج.

– سایر موارد : کارخانه های کاغذسازی، چاپ و صنایع پمپ سازی که از شیلنگ مقاوم به حرارت و مواد شیمیایی (R5 و R14) استفاده می کنند.

شیلنگهای هیدرولیک علیرغم استحکام بالا، در معرض عوامل مخرب متعددی قرار دارند که می توانند منجر به پارگی، ترکیدگی و نشت شوند. شناخت این دلائل اولین گام برای پیشگیری از خسارتهای جبران ناپذیر و توقفات ناخواسته در خط تولید است.

1- فشار بیش از حد مجاز

این مورد شایع ترین و خطرناکترین علت ترکیدگی شیلنگ است. زمانی که فشار سیال درون شیلنگ از حداکثر فشار که روی شیلنگ درج شده فراتر رود لایه های تقویت کننده تحت تنش قرار گرفته و در نهایت از هم گسیخته می شوند. این افزایش فشار می تواند ناگهانی ( مانند بسته شدن ناگهانی یک شیر) یا تدریجی (به دلیل گرفتگی فیلتر یا خرابی پمپ) باشد. همیشه مطمئن شوید که تحمل فشار کاری شیلنگی که انتخاب کرده اید 20 درصد بیشتر از حداکثر فشار کاری سیستم شما است.

2- خمش اشتباه و شعاع خمش مجاز

هر شیلنگ هیدرولیک دارای یک حداقل شعاع خمش مجاز است که توسط سازنده مشخص می شوند. اگر شیلنگ در حین نصب یا کار از این شعاع مجاز خم تر شود، لایه های داخلی و تقویت کننده دچار چین خوردگی، تغییر شکل و در نهایت پارگی پنهان می شوند. این امر به مرور زمان باعث کاهش شدید مقاومت شیلنگ و ترکیدگی ناگهانی آن در محل خمش می شود. همچنین خم شدن شیلنگ نزدیک به اتصالات ( سرشیلنگ) نیز یکی از خطاهای رایج و کشنده است.

 3- دمای کاری بیش از حد

دما عاملی حیاتی در طول عمر شیلنگ است. هر دونوع دمای بالا و پایین ( فراتر از محدودۀ مجاز تعیین شده برای جنس لاستیک) باعث تخریب شیمیایی و فیزیکی لایۀ داخلی و بیرونی می شوند. دمای بالا باعث سخت شدن ترک خوردگی و از دست رفتن خاصیت ارتجاعی لاستیک ( که به آن پیری حرارت میگویند) میشود. از طرفی دمای بسیار پایی نیز باعث شکنندگی لاستیک و کاهش انعطاف پذیری آن شده و احتمال ترکیدن را افزایش می دهد.

4- ناسازگاری روغن یا سیال هیدرولیک

اگر مادۀ سازندۀ لایۀ داخلی شیلنگ با نوع سیالی که در سیستم در گردش است سازگار نباشد واکنش های شیمیایی مخربی روی میدهد. این واکنش ها می توانند باعث توم، نرم شدن، ترک خوردگی یا حتی حل شدن لایۀ داخلی شوند. ذرات جداشده از لایۀ داخلی نیز وارد جریان سیال شده و به سایر اجزای سیستم ( مانند شیرها و پمپ ) آسیب می رسانند.

5- کیفیت پایین و تقلبی بودن شیلنگ

متأسفانه امروزه در بازار شیلنگ های بی کیفیت و تقلبی بسیاری وجود دارند که فاقد هرگونه استاندارد معتبر هستند. این محصولات معمولاً از مواد اولیۀ درجه دو ( لاستیک بازیافتی، سیمهای کم استحکام)  ساخته میشوند. بارزترین نشانۀ یک شیلنگ بی کیفیت این است که روی بدنۀ آن کد استاندارد حک نشده است.

حتی بهترین و گرانترین شیلنگ هیدرولیک دنیا هم اگر مورد غفلت قرار بگیرد خیلی زودتر از موعد ازکار می افتد. با رعایت چند اصل ساده اما مهم در زمینۀ نصب، نگهداری و بازرسی، می توانید به طور چشمگیری عمر مفید شیلنگهایتان را زیاد کنید.

1- نصب صحیح و اصولی ( حیاتی ترین مرحله)

بیش از 80 درصد خرابی های زودهنگام شیلنگ ریشه در نصب غیر اصولی دارند. نکات طلایی زیر را در هنگام نصب رعایت کنید.

– عدم پیچش : شیلنگ هرگز نباید به دور خود بپیچد. پیچش یک تنش دائمی به شیلنگ وارد کرده و آن را ضعیف می کند.

– رعایت شعاع خمش : همانطور که قبلا اشاره کردیم شعاع خمش را جدی بگیرید و در صورت نیاز از محافظ خمش استفاده کنید.

– استفاده از اتصالات استاندارد : سرشیلنگ ها باید کاملاً متناسب با شیلنگ و با فشار مناسب ( با استفاده از دستگاه پرس ) بسته شوند.

 2- کنترل مسیر عبور و مدیریت لرزش و سایش.

طراحی مسیر عبور شیلنگ، تأثیر مستقیم بر عمر آن دارد.

پرهیز از تماس با لبه های تبز : شیلنگ نباید با گوشه های تیز، پیچهای بیرون زده یا سطوح ناهموار تماس داشته باشد. در صورتی که عبور از کنار این سطوح اجتناب ناپذیر است حتماً از محافظهای ضدسایش استفاده کنید.

مدیریت لرزش : در سیستمهای پرفشار لرزش اجتناب ناپذیر است. برای جلوگیری از انتقال لرزش به اتصالات و خستگی آنها از بستهای مهارلرزش در فواصل مناسب استفاده کنید.

طول مناسب : شیلنگ نباید کاملاً کشیده نصب شود و نباید افتادگی بیش از حد هم داشته باشد.

3- اهمیت بست ها و تکیه گاهها

بست ها (Clamps) نقش بسیار مهمی در ثابت نگهداشتن شیلنگ و جلوگیری از حرکتهای مخرب دارند.

– از بستهای مناسب با پوشش پلاستیکی یا لاستیکی استفاده کنید تا به بدنۀ شیلنگ آسیب نرسانند.

– بست ها باید کاملاً محکم شوند اما نه آنقدر سفت که شیلنگ فشرده شود و انتقال سیال به مشکل بخورد.

– در نقاطی که شیلنگ تغییر جهت می دهد حتماً از بست استفاده کنید تا فشار خمش به یک نقطه وارد نشود.

4- بازرسی دوره ای و برنامه ریزی شده

یک برنامۀ منظم بازرسی می تواند از بسیاری از فجایع جلوگیری کند. این بازرسی ها می تواند در فواصل زمانی مشخص ( مثلاً ماهیانه) صورت بگیرد.

– بازرسی چشمی : بدنۀ شیلنگ را از نظر وجود ترک، بریدگی، سایش، تورم، تاول یا تغییر رنگ بررسی کنید.

– بررسی اتصالات : سرشیلنگها را از نظر وجود نشتی، خوردگی یا شلی بازرسی کنید.

– احساس لرزش یا حرارت: در حین کار با دقت ( و با رعایت ایمنی) لرزشهای غیرعادی یا نقاط داغ روی شیلنگ را شناسایی کنید.

– ثبت دقیق : تاریخ نصب و نتایج هر بازرسی را ثبت کنید تا بتوانید الگوی خرابی را شناسایی و از آن پیشگیری کنید.

1- تفاوت اصلی شیلنگ هیدرولیک سیمدار و نخ دار در چیست؟

وجه تفاوت اصلی در لایه تقویت کننده است. شیلنگ نخدار از الیاف مصنوعی مانند پلی‌استر یا نایلون استفاده می‌کند و برای فشارهای پایین تا متوسط (تا 150 بار) مناسب است. مهندسان شیلنگ های سیم‌دار را برای فشارهای بالا تا بسیار بالا (150 تا 400 بار و بیشتر) طراحی کرده اند. شیلنگهای سیمدار مقاومت بسیار بیشتری در برابر ضربه و سایش دارند، اما نسبت به شلنگهای نخدار انعطاف‌ پذیری کمتری دارند.

2- چگونه بفهمیم شیلنگ هیدرولیک اصل است یا تقلبی؟

بهترین راه، بررسی کدهای استاندارد حک‌ شده روی بدنۀ شیلنگ است. شیلنگ‌های اصل حاوی کدهایی مانند SAE 100R1، SAE 100R2، DIN EN 853 یا ISO 1436 میباشند. همچنین، وزن شیلنگ اصل بیشتر است، سطح آن صاف و یکدست است، و بافت لایه‌ها منظم و بدون پریدگی می‌باشد. خرید از فروشگاه‌های معتبر نیز ضامن اصالت کالا است.

3- آیا می توان از شیلنگ هیدرولیک برای انتقال گاز استفاده کرد؟

خیر، مگر اینکه شیلنگ به طور خاص برای انتقال گاز طراحی شده باشد. شیلنگهای هیدرولیک استاندارد برای انتقال مایعات هیدرولیک طراحی شده‌اند و استفاده از آنها برای گازهای فشرده بسیار خطرناک است. در صورت نیاز به انتقال گاز، باید از شیلنگهای مخصوص گاز با تأییدیه‌ های ایمنی مربوطه استفاده نمایید.

4- چه عواملی باعث کاهش عمر شیلنگ هیدرولیک می شوند؟

عوامل متعددی بر عمر شیلنگ تأثیر می‌گذارند که مهمترین آنها عبارتند از:

•  فشار بیش از حد مجاز.
•  خمش کمتر از شعاع مجاز
•  دمای خارج از محدوده (خیلی بالا یا خیلی پایین).
•  ناسازگاری شیمیایی روغن با لایۀ داخلی.
•  سایش و اصطکاک با لبه‌ های تیز.
•  لرزش‌ های شدید و عدم استفاده از بست‌های مناسب.

5- هر چند وقت یکبار باید شیلنگ هیدرولیک را تعویض کرد؟

زمان دقیقی برای تعویض شیلنگ وجود ندارد و به عوامل مختلفی مانند فشار کاری، دما، نوع سیّال و شرایط محیطی بستگی دارد. با این حال، یک برنامه‌ ی بازرسی دوره‌ای (مثلاً ماهیانه) و تعویض پیشگیرانه در صورت مشاهده‌ی هرگونه ترک، سایش، تورم یا نشتی، بهترین راهکار است. در صنایع سنگین، معمولاً هر دو تا پنج سال یکبار تعویض پیشنهاد می‌شود.

6- آیا میتوان شیلنگ هیدرولیک آسیب‌ دیده را تعمیر کرد؟

به هیچ عنوان توصیه نمی‌شود. شیلنگ های هیدرولیک در تمامی ماشین آلات صنعتی به عنوان قطعات مصرفی و دارای عمر محدود شناخته می شوند. هرگونه تلاش برای تعمیر موضعی این قطعات با استفاده از چسب های معمولی یا بستن نوار بسیار خطرناک است. این اقدامات می‌تواند منجر به ترکیدگی ناگهانی شود. تنها راهکار صحیح، تعویض کامل شیلنگ آسیب‌ دیده با یک نمونۀ استاندارد و جدید است.

اکنون که با دانش فنی مورد نیاز  آشنا شده اید، وقت آن رسیده که این دانش را به عمل تبدیل کنید. فروشگاه ما با درک عمیق از نیازهای صنایع مختلف، مجموعه ای کامل و متنوع از شیلنگ های هیدرولیک را  فراهم آورده است. شما می توانید با اطمینان و آسودگی خاطر، بهترین انتخاب را داشته باشید.

ما برای سهولت در خرید دو دسته بندی تخصصی ایجاد کرده ایم.

1- اگر شیلنگی میخواهید که فشارهای بیش از 150 بار را تحمل کند و دوام عالی داشته باشد محصولات دسته شلنگ هیدرولیک سیمدار بهترین است. محصولات این دسته شامل انواع سیمبافته ( یک لا و دولاسیم) و سیم مارپیچ ( چهارلا و شش لاسیم) با بهترین استانداردها هستند.

2- چنانچه دنبال شیلنگی با انعطاف پذیری بالا، وزن سبک و قیمت مناسب برای فشارهای کاری پایین تا متوسط هستید دسته شلنگ هیدرولیک نخدار بهترین گزینه است.
