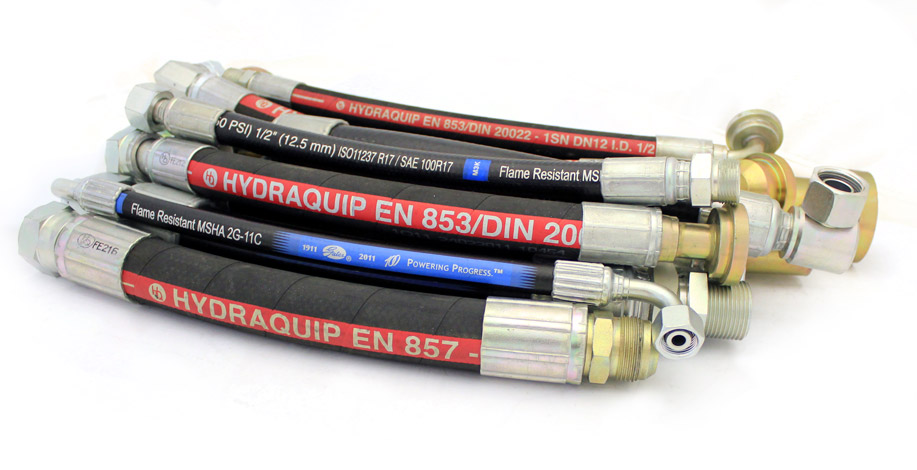

بسیاری از فعالان صنعت هیدرولیک هنگام خرید تجهیزات با عبارت استاندارد DIN شیلنگ هیدرولیک مواجه میشوند. بازار این عبارت را بسیار زیاد به کار میبرد اما این عبارت از نظر فنّی به تنهایی کافی نیست. نهاد DIN در واقع مؤسسه استانداردسازی کشور آلمان است. این سازمان اسناد فنّی ملّی، اروپایی و بینالمللی منتشر میکند. بنابراین DIN نام یک شیلنگ خاص نیست. شما برای انتخاب درست باید کد دقیق استاندارد را بشناسید.
امروزه کدهایی مانند DIN EN 853 و DIN EN 856 و DIN EN 857 در این حوزه کاربرد گستردهای دارند. هر کدام از این کدها گروه مشخصی از شیلنگها را پوشش میدهند. پس هنگام خرید حتماً شماره استاندارد را کنار مشخصات سازنده بررسی کنید.
DIN چیست؟
DIN مخفف نام آلمانی مؤسسه استانداردسازی آلمان است. این سازمان استانداردها را با مشارکت کارشناسان صنعت، پژوهش، مصرف کنندگان و نهادهای مرتبط تدوین یا منتشر میکند. استانداردهای DIN الزاماً فقط منشأ آلمانی ندارند. بسیاری از آنها نسخه ملی یک استاندارد اروپایی یا بین المللی هستند. برای مثال، وقتی روی سند عبارت DIN EN دیده میشود، استاندارد اروپایی EN در مجموعه استانداردهای آلمان پذیرفته شده است. DIN EN ISO نیز نشان میدهد سند ریشه بین المللی ISO و پذیرش اروپایی دارد. این تفاوت درخواندن مشخصات فنی تجهیزات مهم است.
استفاده از استانداردها معمولا داوطلبانه است، مگر قرارداد یا قانون آن را الزام کند. با این حال، استانداردها زبان مشترکی برای طراحی، خرید و کنترل کیفیت ایجاد میکنند. در صنایع هیدرولیک این زبان مشترک احتمال برداشت اشتباه را کاهش میدهد.
DIN EN 853 برای چه شیلنگهایی است؟
در واقع استاندارد DIN EN 853 به شیلنگها و مجموعه های هیدرولیک تقویت شده با سیمبافت مربوط است. در بازار، نامهایی مانند 1SNو 2SN با این خانواده شناخته میشوند. این کدها به ساختار و الزامات مشخصی اشاره دارند. انتخاب آنها باید براساس فشار، سایز، سیّال و شرایط کار انجام شود. در سال 2026 ویرایش جدید DIN EN 853در فهرست رسمی DIN منتشر شده است. این نکته برای مقالات فنّی مهم است، زیرا بسیاری از صفحات قدیمی هنوز به نسخه های قبلی اشاره میکنند. هنگام استناد قراردادی باید همیشه نسخه مورد توافق پروژه مشخص شود. شیلنگهای سیمبافت معمولاً برای بسیاری از مدارهای هیدرولیک صنعتی و متحرک استفاده میشوند. با این حال، واژه 1SN یا 2SN به تنهایی درباره کیفیت برند یا طول عمر واقعی چیزی نمیگوید. کیفیت مواد، فرآیند ساخت، اتصال و نصب نیز تعیین کننده هستند.
DIN EN 856 برای شیلنگهای سیم مارپیچ
DIN EN 856 شیلنگهای هیدرولیک با تقویت سیم مارپیچ و روکش لاستیکی را پوشش میدهد. در فشارها و شرایط سنگین تر، ساختارمارپیچ ( Spiral) کاربرد زیادی دارد. کدهایی مانند4SP و 4SH در بازار با این استاندارد شناخته میشوند. ساختار مارپیچ برای تحمل نیروهای فشار بالا طراحی میشود، اما این به معنی مناسب بودن برای هر کاربردی نیست. شعاع خمش، قطر، دمای سیّال و سیکل فشار باید بررسی شوند. استفاده در فضای بسیار محدود نیز ممکن است به شیلنگی با انعطاف متفاوت نیاز داشته باشد.
نسخه 2026 : DIN EN 856 نیز در فهرست استانداردهای DIN قرار دارد. برای خرید روزمره لازم نیست متن کامل استاندارد در دسترس باشد. اما دیتاشیت سازنده باید رده انطباق و فشار کاری را شفاف اعلام کند.
DIN EN857 و شیلنگهای کامپکت
DIN EN 857 به شیلنگهای سیمبافت کامپکت برای کاربردهای هیدرولیکی مربوط میشود. شیلنگهای کامپکت معمولاً قطر خارجی کمتر و شعاع خمش مناسبتری نسبت به برخی ساختارهای کلاسیک دارند. این ویژگی درماشین آلات با فضای محدود ارزشمند است.
کدهای 1SCو 2SC در بازار به این خانواده نسبت داده میشوند. با این حال، تفاوت واقعی را باید در دیتاشیت همان محصول دید. یک شیلنگ پریمیوم ممکن است از حداقل الزامات استاندارد فراتر برود و عمر سیکلی یا مقاومت سایشی بیشتری ارائه کند. اگر مسیر نصب فشرده است، انتخاب شیلنگ صرفاً بر اساس فشار اشتباه است. قطر خارجی، نیروی لازم برای خم کردن و حداقل شعاع خمش نیز روی کیفیت نصب اثر دارند.
تفاوت DIN، EN و ISO در برچسب شیلنگ
دیدن چند استاندارد روی یک شیلنگ عجیب نیست. یک محصول ممکن است همزمان با الزامات ENو ISO یا حتی SAE انطباق داشته باشد. این موضوع زمانی مفید است که تجهیزات از کشورهای مختلف تأمین شده باشند. EN استاندارد اروپایی است. DIN EN نسخه پذیرفته شده همان استاندارد در آلمان محسوب میشود. ISO نیز استاندارد بین المللی است. اگر DIN EN ISO روی سند باشد، ارتباط این سه سطح استانداردگذاری در نام دیده میشود. مشکل زمانی ایجاد میشود که بازار همه این کدها را به یک عبارت ساده تبدیل کند. گفتن « شیلنگ DIN » بدون شماره ی استاندارد، اطلاعات کافی برای سفارش حرفه ای نیست. حداقل باید نوع، سایز و فشار نیز مشخص شوند.
یک سناریوی رایج در خرید صنعتی
فرض کنید یک دستگاه اروپایی به شیلنگ 2SN نیاز دارد. مسئول خرید فقط قطر داخلی را اندازه میگیرد و یک شیلنگ دو سیم مشابه تهیه میکند. شیلنگ جدید از نظر ظاهر تفاوت زیادی ندارد. بعد از نصب، مسیر آن نزدیک قاب دستگاه تحت خمش شدید قرار میگیرد. چند هفته بعد، روکش در همان ناحیه ساییده میشود. فشار سیستم هنوز در محدوده اسمی است، اما خرابی شروع شده است. در چنین حالتی مشکل الزاماً از استاندارد نیست. انتخاب ابعاد خارجی و مسیر نصب نیز باید با نیاز دستگاه هماهنگ میشد. این تجربه رایج نشان میدهد استاندارد نقطه کنترل است، نه نسخه کامل طراحی. مسئول خرید، مونتاژکار و تعمیرکار باید اطلاعات یکسانی درباره کاربرد داشته باشند.
هنگام انتخاب شیلنگ DINچه مواردی را بررسی کنیم؟
اولین مرحله، خواندن دقیق Layline شیلنگ قبلی و نقشه دستگاه است. اگر کد EN یا DIN EN مشخص است، همان را ثبت کنید. سپس فشار واقعی و سایز را بررسی کنید. در سیستمهای متحرک، حرکت و ارتعاش نیز مهم هستند.
– شماره دقیق استاندارد مانند EN 853یا EN 856 را مشخص کنید.
– نوع رده مانند 1SN، 2SN، 4SPیا 4SH را ثبت کنید.
– فشار کاری مجاز را برای همان سایز بخوانید.
– محدوده دمایی شیلنگ و نوع سیال را کنترل کنید.
– شعاع خمش و قطر خارجی را برای فضای نصب بسنجید.
– اتصال و Crimp Data تأییدشده سازنده را استفاده کنید.
– شرایط سایش، خوردگی و تماس با قطعات متحرک را بررسی کنید.
این فهرست ساده میتواند جلوی بسیاری از تعویض های اشتباه را بگیرد. اگر مشخصات قبلی خوانا نیستند، بهتر است از سازنده دستگاه یا تأمین کننده فنی کمک گرفته شود.
آیا استاندارد DINکیفیت را تضمین میکند؟
استاندارد حداقل الزامات و روش ارزیابی را تعریف میکند، اما کیفیّت کلّ تجربه کاربر فقط به استاندارد وابسته نیست. ثبات تولید، مواد، کنترل کیفیت و نحوه مونتاژ مهم هستند. نگهداری و نصب نیز روی عمر واقعی اثر مستقیم دارند. همچنین یک سازنده میتواند محصولی تولید کند که از الزامات پایه استاندارد بهتر باشد. برای نمونه، شعاع خمش کمتر یا مقاومت سایشی بالاتر ارائه شود. این مزیت باید در دیتاشیت معتبر ثبت شده باشد. از طرف دیگر، چاپ یک کد روی شیلنگ به تنهایی کافی نیست. در خرید حساس باید اصالت محصول و مدارک فنی تأمین کننده بررسی شوند. این موضوع مخصوصاً در فشارهای بالا اهمیت دارد.
چرا نسخه استاندارد در قرارداد مهم است؟
شماره استاندارد بدون سال انتشار گاهی ابهام ایجاد میکند. یک کارخانه ممکن است هنوز بر اساس نسخهای قدیمی طراحی یا خرید کند. در مقابل، محصول جدید میتواند بر اساس ویرایش تازه آزمون شده باشد. اگر پروژه حساس است، شماره و سال نسخه در سفارش یا نقشه ثبت شود. این موضوع هنگام جایگزینی قطعات وارداتی مهمتر میشود. نسخه جدید الزاماً به معنی ناسازگار بودن محصول قدیمی نیست. اما نباید فرض کرد همه جزئیات دو ویرایش یکسان هستند. اگر تأیید مهندسی یا کلاس لازم است، نسخه مرجع باید از ابتدا روشن باشد.

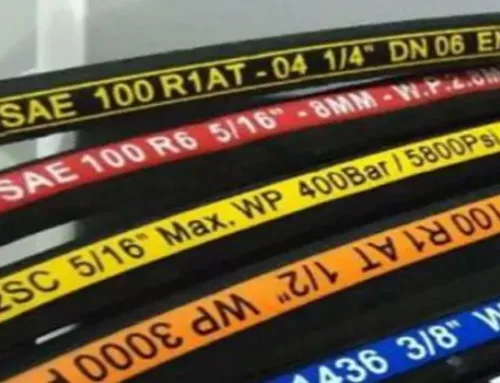

DIN در برابر SAE کدام بهتر است؟
پرسش « DIN بهتر است یا SAE » معمولاً پرسش درستی نیست. هر دو نظام برای مشخص کردن الزامات و عملکرد استفاده میشوند. انتخاب باید با طراحی دستگاه و مشخصات موردنیاز هماهنگ باشد. تبدیل نامها بدون مقایسه دقیق میتواند خطا ایجاد کند. اگر دستگاه با EN 856 4SP طراحی شده است، جایگزین باید همان نیاز عملکردی را پوشش دهد. ممکن است یک محصول SAE یا ISO نیز مناسب باشد. اما تطبیق باید از روی فشار، ابعاد، دما، ساختار و اتصال انجام شود. برای مقایسه دقیقتر، مقاله «تفاوت SAE و DIN در شیلنگ هیدرولیک» را مطالعه کنید. آن مقاله روی خطاهای رایج در جایگزینی تمرکز دارد.
جمع بندی؛
به جای « DINبودن،» شماره استاندارد را بخوانید
استاندارد DIN شیلنگ هیدرولیک یک عنوان کلی برای مجموعه ای از اسناد فنّی است. در عمل، کدهایی مانند DIN EN 856، DIN EN 853 و DIN EN 857 اطلاعات کاربردی تری ارائه میکنند. این کدها نوع شیلنگ و چارچوب عملکرد را روشنتر میکنند. شما باید در هنگام خرید، کد استاندارد را در کنار سایز، فشار، دما، سیّال، خمش و اتّصال بررسی کنید. اگر فروشنده فقط عبارت « استاندارد DIN » را تکرار می کند، اطلاعات بیشتری بخواهید. انتخاب دقیق در هیدرولیک یعنی کاهش توقف، نشتی و هزینه تعمیرات.
پرسشهای متداول
DIN EN 856 و DIN EN 853 چه تفاوتی دارند؟
EN 853 روی شیلنگهای سیمبافت تمرکز دارد. EN 856 برای شیلنگهای تقویتشده با سیممارپیچ تعریف شده است.
2SN همان شیلنگ دو لا سیم است؟
در بازار معمولاً چنین توصیفی شنیده میشود، اما مشخّصات استاندارد فقط با شمارش سیم تعریف نمیشوند.فشار، ابعاد و الزامات آزمون نیز مهم هستند.
آیا DIN EN 857 برای فضای محدود مناسبتر است؟
رده های کامپکت این خانواده معمولا Iبرای مسیرهای فشرده مزیت دارند. با این حال، حداقل شعاع خمش هرمحصول باید جداگانه بررسی شود.
آیا میتوان شیلنگ DINو SAEرا با هم جایگزین کرد؟
در برخی کاربردها ممکن است، اما فقط پس از تطبیق مشخصات کامل. تطبیق اسمی کدها بدون دیتاشیت روش مطمئنی نیست.
منابع فنّی پیشنهادی برای راستی آزمایی
این مقاله بازنویسی مستقل است و متن از منابع زیر کپی نشده است. منابع برای کنترل فنّی و به روزرسانی استفاده شده اند.
DIN A brief introduction to standards –
DIN Standards Committee Elastomer Technology Publications –
DIN Hydraulic hose search results –
ISO ISO – 1436:2026 –
